Planujesz własną turbinę wiatrową i szybko trafiasz na kwestie sporne: pionowa czy pozioma oś obrotu, elegancki „tulipan” na dachu czy klasyczny trójłopatowiec na maszcie. Producenci pionowych turbin obiecują pracę przy „każdym wietrze” i brak hałasu, z kolei dane z rzeczywistych farm pokazują, że ponad 95 procent globalnie zainstalowanych turbin to konstrukcje poziome, bo dają po prostu więcej energii z tej samej prędkości wiatru. W tym tekście porządkujemy fakty i liczby tak, abyś po lekturze mógł świadomie zdecydować, czy w twojej lokalizacji i przy twoim budżecie realnie opłaca się pion, czy poziom.
Jak działają turbiny poziome i pionowe

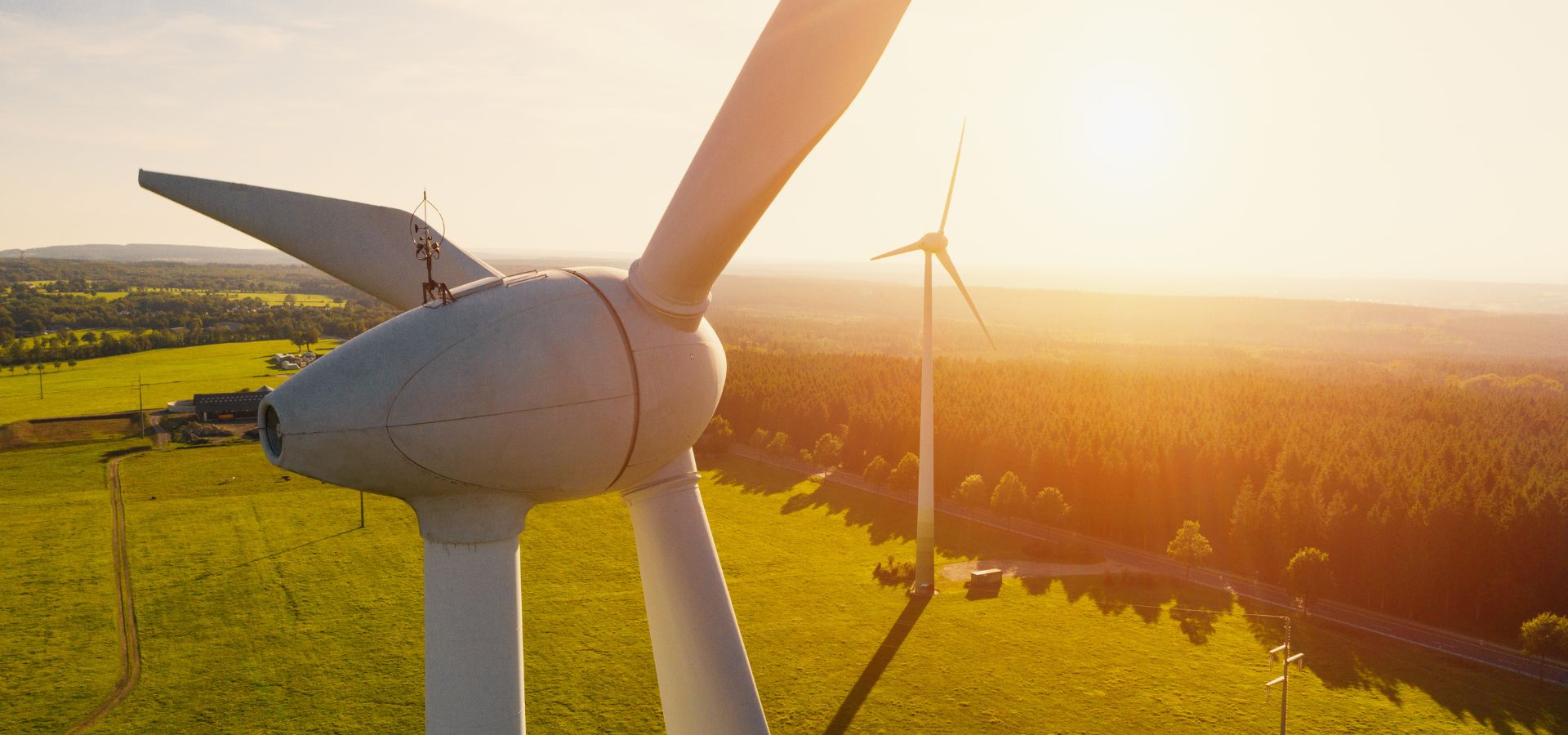

Turbina pozioma, czyli HAWT, ma oś obrotu ustawioną równolegle do kierunku wiatru. Wirnik zwykle ma trzy smukłe łopaty i jest osadzony na wysokiej wieży. Cała gondola ustawia się na wiatr dzięki systemowi azymutowania. Ten system analizuje kierunek wiatru i obraca wirnik tak, aby aerodynamiczny profil łopat pracował w najlepszych warunkach. Dzięki temu turbina pozioma może utrzymywać wysoką sprawność nawet przy zmieniającej się prędkości wiatru.
Turbina pionowa, czyli VAWT, ma oś obrotu ustawioną pionowo. Nie musi się ustawiać przodem do wiatru. Dlatego działa stabilnie nawet wtedy, gdy wiatr często zmienia kierunek. Występuje w kilku odmianach. Savonius to konstrukcja z półcylindrycznymi łopatami o dużym momencie obrotowym. Darrieus wykorzystuje siłę nośną, ma wygięte lub pionowe profile i może osiągać wyższą sprawność, chociaż wymaga większej precyzji projektowej. Istnieją też hybrydy, które łączą cechy obu typów. W każdej z tych konstrukcji energia kinetyczna wiatru jest przekształcana w energię wirnika, a następnie w energię elektryczną w generatorze. Niezależnie od typu turbiny obowiązuje granica Betza. Żadne urządzenie nie odzyska więcej niż około 59 procent energii zawartej w strumieniu powietrza, co potwierdzają klasyczne i współczesne opracowania aerodynamiczne.
Dla Ciebie oznacza to, że nie istnieją turbiny, które pomijają prawa fizyki. Różnice między HAWT i VAWT wynikają z aerodynamiki, przydatności w konkretnych warunkach oraz zdolności do skalowania mocy. Turbina pozioma najlepiej pracuje w równym przepływie i na odpowiedniej wysokości. Turbina pionowa radzi sobie lepiej tam, gdzie kierunek wiatru zmienia się bardzo często, a przestrzeń jest mocno zabudowana.
Sprawność i uzysk energii w praktyce
Sprawność aerodynamiczna opisuje, jak duża część energii wiatru zamienia się na moc wirnika. Dla turbin poziomych typowe wartości Cp mieszczą się między 0,40 i 0,50. Oznacza to, że wykorzystują nawet połowę energii dostępnej w strumieniu powietrza. Takie wartości potwierdzają analizy rynkowe i dane techniczne publikowane w raportach międzynarodowych. Turbiny pionowe typu Darrieus osiągają zwykle Cp około 0,25 0,30. W części zakresów prędkości obrotowej ich sprawność spada, co wynika z cyklicznych zmian kąta natarcia i przeciągnięć profilu. W badaniach porównawczych turbiny poziome uzyskują zwykle o 20 25 procent wyższą sprawność niż turbiny pionowe pracujące w tych samych warunkach przepływu.
W praktyce oznacza to, że przy tej samej powierzchni omiatanej i tej samej prędkości wiatru turbina pozioma wytworzy więcej energii elektrycznej. Szczególnie jeśli jest ustawiona wysoko nad zabudową i ma równy dostęp do wiatru. Turbina pionowa może być natomiast bardziej stabilna w pracy tam, gdzie przepływ jest nieregularny, choć jej sumaryczna produkcja zwykle jest niższa.
Współczynnik wykorzystania mocy, czyli capacity factor, pokazuje ile energii turbina wytwarza w stosunku do swojej mocy znamionowej. Dla dużych turbin poziomych pracujących na otwartej przestrzeni typowe wartości to około 30 45 procent. W najlepszych lokalizacjach offshore mogą być jeszcze wyższe. Dane te wynikają z analiz farm wiatrowych publikowanych przez organizacje branżowe. Dla małych turbin w terenie zabudowanym capacity factor często wynosi zaledwie 10 20 procent. Dotyczy to zarówno HAWT, jak i VAWT. W przypadku małych turbin pionowych montowanych na dachach wyniki te są często bliższe dolnej granicy tego przedziału, ponieważ przepływ powietrza w takich miejscach jest bardzo zmienny i trudny do przewidzenia.
Dla inwestora oznacza to, że sama moc katalogowa turbiny mówi niewiele. Kluczowa jest przewidywana roczna produkcja energii obliczona na podstawie realnych danych wiatrowych. To ona wpływa na opłacalność inwestycji, a nie teoretyczna moc turbiny.
Warunki wiatrowe, turbulencja i standardy bezpieczeństwa
W terenach miejskich wiatr jest mocno zaburzony. Budynki, drzewa i elementy zabudowy powodują zawirowania. Kierunek wiatru zmienia się szybko, a prędkość bywa nierówna. Badania dostępne w literaturze naukowej, w tym na platformie ScienceDirect, pokazują, że turbiny pionowe są mniej wrażliwe na takie zmiany niż małe turbiny poziome. Wirnik VAWT zawsze jest częściowo ustawiony na wiatr. Dzięki temu może pracować stabilniej w trudnych warunkach i rzadziej wymaga korekty ustawienia.
To istotne na dachach budynków oraz na niskich konstrukcjach w pobliżu zabudowy. W takich miejscach turbina pionowa ma przewagę funkcjonalną. Trzeba jednak pamiętać, że turbulencja zawsze obniża uzysk energii. Zwiększa też obciążenia dynamiczne działające na łopaty i elementy konstrukcyjne. Dlatego nawet jeśli turbina pionowa lepiej toleruje zmienny przepływ, nadal wymaga dokładnej analizy lokalnych warunków.
W projektowaniu turbin wiatrowych stosuje się normy IEC 61400. Pierwsza opisuje wymagania dla dużych turbin poziomych i obejmuje między innymi obciążenia, bezpieczeństwo oraz klasy wiatrowe. Druga zaś dotyczy małych turbin i upraszcza część zasad, choć nadal stanowi podstawę do oceny bezpieczeństwa konstrukcji. Obie normy opisują metody badań, pomiarów oraz sposób wyznaczania charakterystyki mocy.
W nowszych analizach naukowych publikowanych między innymi w czasopismach MDPI zwraca się uwagę, że obecny system norm nie obejmuje wszystkich specyficznych problemów związanych z turbinami pionowymi. Dotyczy to na przykład rezonansów skrętnych i nietypowych obciążeń w wirnikach śrubowych. Dla użytkownika oznacza to konieczność ostrożności przy wyborze mniej standardowych rozwiązań. Turbiny pionowe nie zawsze mają pełną certyfikację według najnowszych standardów, a koszty badań i dokumentacji mogą podnosić cenę takich urządzeń.
W praktyce bezpieczny wybór turbiny wiatrowej oznacza nie tylko analizę parametrów katalogowych. Ważne jest również to, czy dany model był testowany zgodnie z uznanymi normami oraz czy producent zapewnia pełną dokumentację techniczną i dane z eksploatacji w realnych warunkach. Dzięki temu możesz realnie ocenić ryzyko oraz przewidywaną trwałość konstrukcji.
Koszty, serwis i żywotność
Koszty inwestycyjne w przypadku turbin wiatrowych różnią się znacząco w zależności od typu urządzenia, producenta oraz miejsca montażu. Turbiny poziome dominują na rynku globalnym, co potwierdzają raporty branżowe opisujące ich udział przekraczający 95 procent wszystkich instalacji. Tak duży udział wynika z dojrzałości technologii oraz efektu skali. Dzięki temu konstrukcje są dopracowane, a ceny serwisu oraz dostępu do części pozostają przewidywalne i relatywnie niskie. Firmy finansujące projekty dobrze znają technologię HAWT i mają dostęp do obszernych danych dotyczących ich niezawodności. To ułatwia pozyskanie finansowania i skraca ścieżkę formalną.
W przypadku turbin pionowych sytuacja jest inna. VAWT wciąż tworzą niszę, choć w ostatnich latach ta nisza szybko rośnie. W analizach rynkowych wycenia się globalny rynek VAWT na około 1,35 miliarda USD w 2024 roku z prognozą przekroczenia 13 miliardów USD w 2034 roku. Oznacza to bardzo wysoki, prawie dwudziestopięcioprocentowy roczny wzrost, co dowodzi, że inwestorzy zauważają potencjał tej technologii. Jednocześnie turbiny pionowe nadal bywają droższe w przeliczeniu na zainstalowany kilowat, ponieważ nie korzystają z tak rozbudowanej infrastruktury produkcyjnej jak turbiny poziome. W wielu przypadkach większy koszt wynika też z bardziej skomplikowanego montażu lub potrzebnych wzmocnień konstrukcji budynku.
Przy małych instalacjach o mocy kilku kilowatów różnice w cenie zależą przede wszystkim od producenta. Dlatego zawsze warto porównać koszt całkowity systemu za każdy kilowat mocy oraz przewidywany roczny uzysk energii. Równie istotny jest czas życia turbiny oraz dostępność gwarancji. Ten ostatni element często bywa pomijany, choć ma ogromny wpływ na całkowity koszt posiadania urządzenia.
Zastosowania: gdzie lepsza turbina pozioma, a gdzie pionowa
Duże farmy wiatrowe i projekty komercyjne korzystają niemal wyłącznie z turbin poziomych. W takiej skali liczy się maksymalny uzysk energii z hektara oraz dostęp do danych operacyjnych z poprzednich lat. Turbiny poziome o mocach od 2 do 8 MW dominują, ponieważ zapewniają najwyższą produkcję energii i przewidywalne koszty eksploatacji. Pionowe turbiny w projektach komercyjnych pojawiają się głównie jako instalacje demonstracyjne lub badawcze.
W małych instalacjach przydomowych oraz w gospodarstwach rolnych wybór nie jest już tak oczywisty. Turbina pozioma ma przewagę tam, gdzie możesz ustawić maszt w czystym wietrze, czyli w otwartej przestrzeni bez wysokich drzew i zabudowań. Gdy lokalne przepisy pozwalają na postawienie masztu o wysokości do kilkudziesięciu metrów, HAWT może wytwarzać dużo energii i szybciej spłacić koszt inwestycji.
Turbina pionowa staje się sensownym wyborem, jeśli wysokość masztu jest ograniczona lub działka jest zabudowana. W miejscach, gdzie wiatr zmienia kierunek i jest turbulencyjny, VAWT potrafi pracować stabilniej. W wielu projektach ma to znaczenie, nawet jeśli sumaryczna produkcja jest niższa niż w przypadku HAWT. Coraz więcej badań pokazuje, że nowoczesne konstrukcje śrubowe i hybrydowe mogą osiągać lepszą sprawność w warunkach miejskich niż klasyczne wirniki Savonius. Nadal jednak nie dorównują najlepszym turbinom poziomym pracującym w czystym wietrze.
Dachy budynków i zabudowa miejska
W miastach warunki wiatrowe są bardzo zmienne. Kilka niezależnych projektów badawczych wykazało, że małe turbiny pionowe potrafią skuteczniej adaptować się do zmiennych strug powietrza nad dachami. Wyniki roczne zależą jednak od geometrii budynku oraz otoczenia. W niektórych przypadkach instalacja deflektorów może poprawić dostarczanie wiatru na wirnik, lecz wymaga to specjalistycznych symulacji przepływu i obliczeń CFD. W wielu miejscach okazuje się, że jedyną technicznie i ekonomicznie uzasadnioną opcją są panele fotowoltaiczne, dlatego w pierwszym kroku zawsze oceniamy potencjał PV. Jeśli dopiero później okazuje się, że warunki wiatrowe są obiecujące, analizujemy możliwość montażu turbiny pionowej.
Przed decyzją o instalacji na dachu warto wykonać pomiary prędkości wiatru na rzeczywistej wysokości planowanego montażu. Mapy wiatrowe są użyteczne, lecz rzadko odzwierciedlają lokalną turbulencję. Równie ważna jest analiza tego, jak obciążenia z turbiny mogą wpływać na konstrukcję budynku. Niewłaściwie dobrany model może przenosić drgania albo momenty obrotowe, których konstrukcja dachu nie jest w stanie bezpiecznie przyjąć.
Podsumowanie
Turbiny poziome zapewniają najwyższy uzysk energii i najbardziej przewidywalne koszty eksploatacji, dlatego dominują zarówno na dużych farmach wiatrowych, jak i w dobrze przewietrzonych lokalizacjach indywidualnych. Natomiast turbiny pionowe sprawdzają się tam, gdzie przestrzeń jest ograniczona, kierunek wiatru zmienia się często, a montaż wysokiego masztu jest niemożliwy. W praktyce wybór między HAWT i VAWT powinien wynikać z realnych danych wiatrowych, analizy kosztów całkowitych oraz dostępności serwisu, ponieważ tylko wtedy można ocenić, czy turbina ma szansę pracować efektywnie i czy rzeczywiście przyniesie oszczędności w konkretnych warunkach lokalnych.
